Баланасоўны станок для ротараў BS-24-5H - для балансіроўкі ротараў вагой да 5 кг.

Тэхн. характарыстыкі
Сфера прымянення
Камплектацыя
Перавагі
Праграмнае забеспячэнне
Навучанне
Запыт цаны

АПІСАННЕ

Шырокаўніверсальны балансіровачны станок з гарызантальнай воссю кручэння прызначаны для серыйнай прэцызійнай дынамічнай балансіроўкі мініяцюрных ротараў, такіх як якары рухавікоў электраінструмента, аўтамабільныя турбіны, магнітныя рухавікі малога памеру, а таксама амаль любых ротараў, вузлоў і дэталяў, якія адпавядаюць па масе і габарытах.
Эфектыўная і якасная балансіроўка забяспечваеца дасканаласцю канструкцыі, якасцю выканання і сучасным алгарытмам камп'ютарнай апрацоўкі сігналаў.

Спампаваць апісанне мадэлі

Тэхнічныя характарыстыкі балансіровачнага станка

Параметры

Характарыстыкі

Максімальная маса ротара, кг

5

Мінімальная маса ротара, кг

0,02

Мінімальны дасягальны застаточны дысбаланс Umar, г х мм/кг

0,05

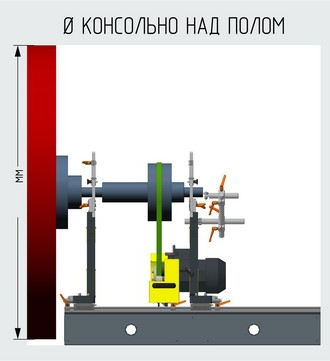

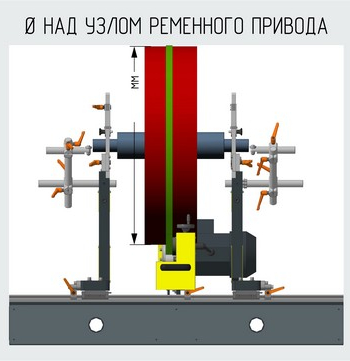

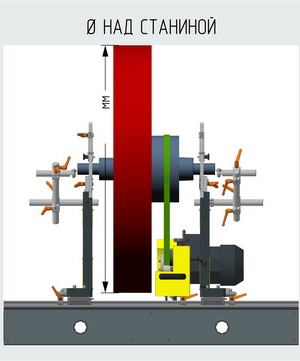

Дыяметр балансіруемых дэталей, мм

5-420

Максімальная нагрузка на адну апору, кг

3

Дыяметр апорных шыек ротара (min-max), мм

5-30

Тып прывода

Рэменны

Тып апор

Рулонныя, V-падобныя, па замове любыхя спецыяльныя

Габарыты станка ДхВхШ, мм

440х400х800

Маса механічнай часткі станка (не больш), кг

47

Напружанне сілкавання, В/Гц/Фаз

220/50/1

Тып датчыка вымяраючага частату вярчэння

Лазерны

Сістэма нацяжэння

Тангенцыяльная / 4-шкіўная пераналаджвальная з здымной плашкай

Магутнасць электрарухавіка прывода, кВт

0,09

* Параметр можа быць павялічаны па патрабаванні заказчыка.
У залежнасці ад задач кожны станок можа быць укамплектаваны дадатковым абсталяваннем.
Гарантыйны тэрмін павялічаны да 24 месяцаў. Сталае прысутнасць на складзе асноўных камплектуючых.
Магчыма пастаўка станка са спецыяльным аснаваннем.

Сфера прымянення

Універсальныя гарызантальныя балансіровачныя станкі прызначаны для якаснай дынамічнай балансіроўкі такіх ротараў, як:

Якары электрарухавікоў

Валы машын і механізмаў

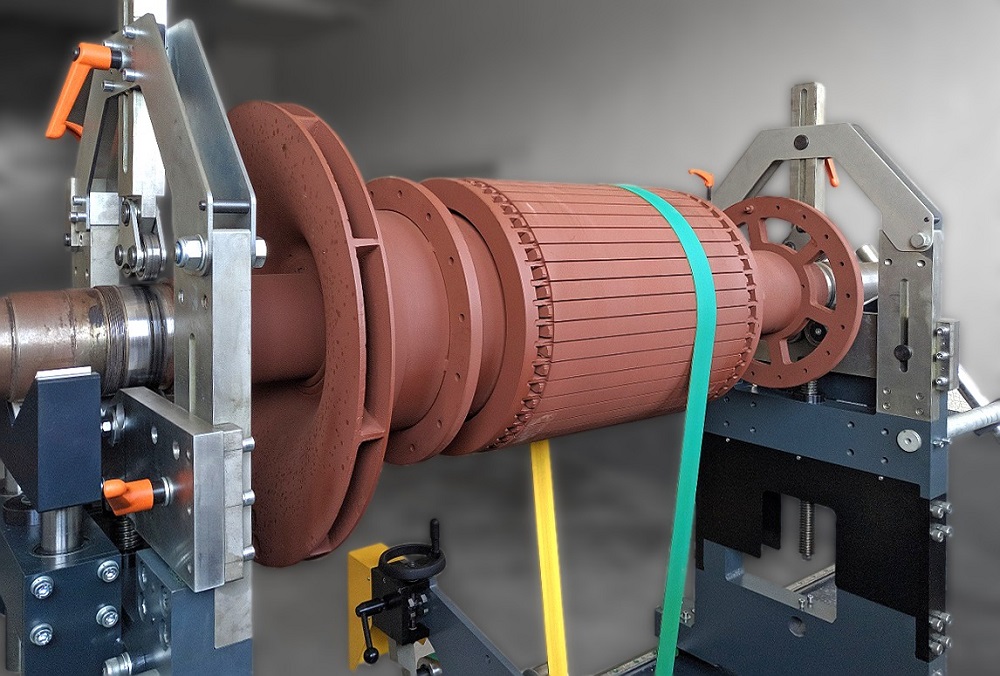

Ротары электрарухавікоў

Вала-шэстрані

Карэнчатыя валы рухавікоў унутранага згарання

Барабаны цэнтрфуг

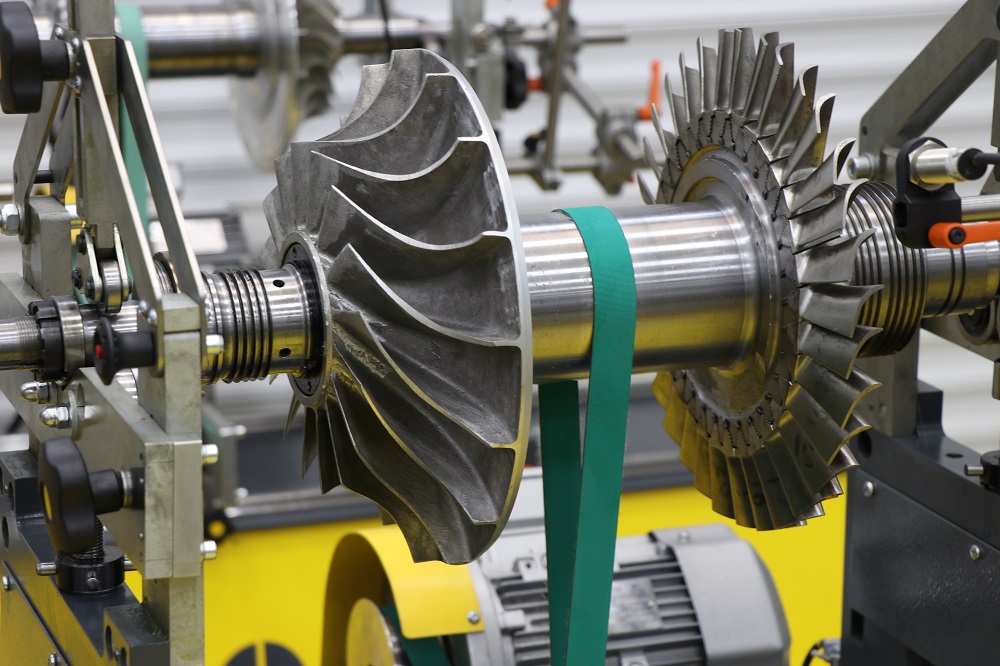

Ротары турбакампрэсараў (турбіны)

Рабочыя колы адцэнтражных насосаў

Лопасці вентылятараў

Шнекі і здрабняльнікі

Карданныя валы

Ротары сельгастэхнікі

Блокавы

Аснашчэнне і камплектацыя

Камплектацыя

Абарончы кожух

Абсталяванне для балансіроўкі малых ротараў

Камплект апорных ролікаў

Лазерны адзначнік абаротаў

Прывадныя рамяні

Лазерны прынтар

Перавагі

Мінімальны дасягальны рэштавы дысбаланс 0,05 гхмм/кг.
Паменшэнне дысбалансу за адзін запуск да 95%.
Найвышэйшая лінейнасць паказанняў ва ўсіх дыяпазонах хуткасцей і ўзроўняў дысбалансу.
Вызначэнне дысбалансу без калібровачных запускаў для большасці ротараў.
Рэкардна хуткая пераналадка з аднаго тыпапамеру ротара на іншы.
Простая балансіроўка кансольных і двухкансольных ротараў, нават з цэнтрам цяжару, які знаходзіцца за апорамі.
Даўгавечныя апорныя ролікі з цвёрдасцю паверхні 60HRC на падшыпніках SKF.
Выдатная, адпрацаваная на працягу многіх гадоў вытворчасці канструкцыя, якая ўвабрала вялікі вопыт эксплуатацыі ва ўсіх галінах і патрабуе мінімум абслугоўвання.
Выдатная еўрапейская прамысловая фурнітура — усё на ручкаў. Інструмент для наладкі і практычна не патрэбен.

Праграмнае забеспячэнне

Праграмнае забеспячэнне «R-Bal V3.9», як і апаратная частка, з'яўляюцца распрацоўкай кампаніі ТАА «ПК Робалс» і пастаянна ўдасканальваюцца, маюць просты, інтуітыўна зразумелы інтэрфейс.

Праграмнае забеспячэнне
Выбіраць канфігурацыю балансіруемага ротара па размяшчэнні плоскасцяў карэкцыі адносна апар (міжапарная, кансольная, двухкансольная, злева або справа ад апар). Вытворыць дынамічную балансіроўку як у некалькіх плоскасцях адначасова, так і ў адной. Пералічваць дысбаланс з адных плоскасцяў у іншыя, з аднаго радыуса карэкцыі на другі. Вытворыць ручны або аўтаматычны дапаварот балансіруемага ротара на неабходны кут з індыкацыяй на экране бягучага становішча. Аўтаматычна фарміраваць пратакол дынамічнай балансіроўкі. У залежнасці ад патрабуемай дакладнасці дынамічнай балансіроўкі задаваць колькасць усярэдненняў.	Разлічваць дапушчальны ўзровень дысбалансу па вядомых значэннях масы ротара, найбольшай рабочай частаты кручэння. Задаваць дапушск у розных адзінках вымярэння (гхмм, гхсм, гхмм/кг, мм/с, мкм). Вытворыць прагрэў ротара (кручэнне ротара для выраўноўвання восі). Вымяраць амплітуду на выбегу. Выкарыстоўваць рэжым спецыяльнай карэкцыі (святленне, фрэзіроўка), праграма разлічвае колькасць адтулін для карэкцыі дысбалансу. Кантраляваць хуткасць кручэння з дакладнасцю да 0,1 аб/хв і выдаваць паведамленні аператару пра адхіленні ад першапачаткова зададзеных параметраў
Акно балансіроўкі ротара Акно выпрабаванняў	Графік залежнасці амплітуды і фазы ваганняў ад хуткасці кручэння Кантрольны ліст выпрабаванняў Umar

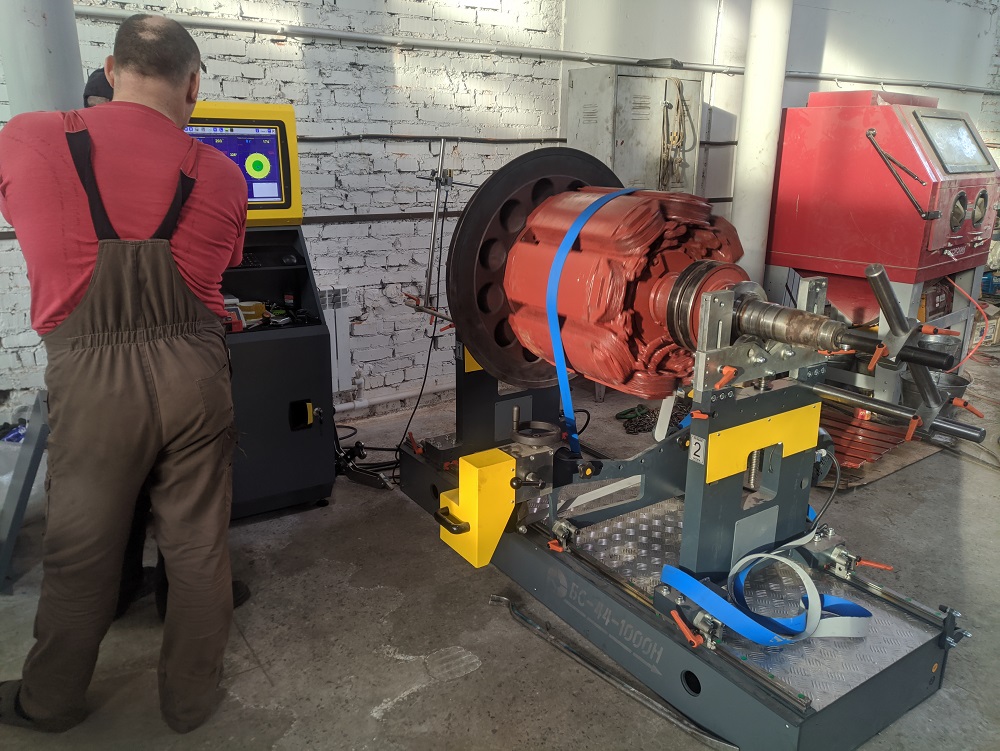

Пуска-наладачныя работы і перадача навыкаў

Пры набыцці балансіровачнага станка мы забяспечваем два тыпы пуска-наладачных работ: непасрэдны выезд інжынера-наладчыка і аддалены запуск станка.

Сучасны балансіровачны станок з'яўляецца дастаткова складаным абсталяваннем, і ва ўмовах дэфіцыту кваліфікаваных кадраў асабліва важная якасная падрыхтоўка спецыялістаў. Таму мы аказваем дапамогу ў падрыхтоўцы кадраў. У ходзе падрыхтоўкі аператара балансіровачнага станка ажыццяўляецца перадача навыкаў работы на станку і прынцыпаў дынамічнай балансіроўкі ротараў.

Выдатным даведачным інструментам для аператара станка з'яўляецца праграма «Баланс-гід: мультымедыйны курс падрыхтоўкі да работы на балансіровачным станку». Медыякурс складаецца з серыі відэаролікаў, у якіх даецца кароткае апісанне тэрмінаў, якія ўжываюцца ў балансіровачным працэсе, апісваюцца віды ротараў, прычыны ўзнікнення і тыпы дысбалансу, асноўныя метады карэкцыі, паказваюцца меры бяспекі пры працы на станку, прынцыпы ўзаемадзеяння з састаўнымі часткамі станка, апісваюцца ўсе функцыі праграмнага забеспячэння, якое кіруе работай балансіровачнага станка.
Праграму можна выкарыстоўваць для паўтарэння ведаў, атрыманых у ходзе пуска-наладачных работ.
