Зарэзанансныя балансіровачныя станкі
Зарэзанансны балансіровачны станок - гэта абсталяванне, прызначанае для балансіроўкі ротараў на хуткасцях, якія перавышаюць рэзанансныя частоты. Перавагі такіх станкоў ўключаюць магчымасць устаноўкі на няроўныя паверхні нізкай якасці без мацавання, а таксама свабодна перамяшчаць станок, выкарыстоўваючы тактыку "Станок да ротара".
Найбольш прыдатныя
Магчыма, для вашых задач падыдуць
| Маса балансіруемых ротараў, кг | Дыяметр балансіруемых ротараў, мм | Адлегласць паміж сярэдзінамі апорных шэек ротара, мм | Дыяметр апорных шэек ротара, мм | Мінімальны дасягальны астаткавы дысбаланс | Магутнасць прывода, кВт | Тып прывода | Габарыты станка ДхВхШ, мм | Маса механічнай часткі станка (са стандаратнай станінай), кг | Напружанне сілкавання В/Гц/Фаза | |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Рэменны | 440х400х800 | 47 | 220/50/1 |
| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Рэменны | 670х420х360 | 68 | 220/50/1 |
| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Рэменны | 670х420х360 | 73 | 220/50/1 |
| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Рэменны / Карданны / Камбінаваны | 1550х1100х800 | 610 | 380/50/3 |

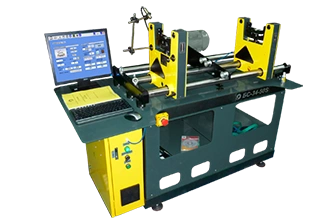

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Рэменны / Карданны / Камбінаваны | 1550х1100х800 | 590 | 380/50/3 |
| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Рэменны / Карданны / Камбінаваны | 1700х1100х820 | 770 | 380/50/3 |

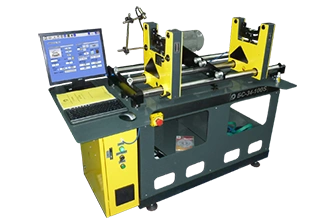

| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Рэменны / Карданны / Камбінаваны | 1700х1100х820 | 690 | 380/50/3 |
| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Рэменны / Карданны / Камбінаваны | 1700х1100х820 | 790 | 380/50/3 |

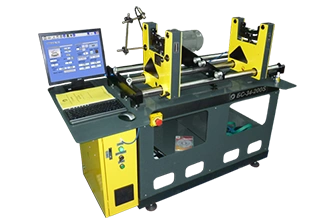

| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Рэменны / Карданны / Камбінаваны | 1700х1100х820 | 750 | 380/50/3 |
| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Рэменны / Карданны / Камбінаваны | 2000х1200х1200 | 680 | 380/50/3 |

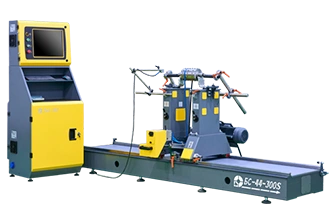

| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Рэменны / Карданны / Камбінаваны | 2000х1200х1200 | 630 | 380/50/3 |
| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Рэменны / Карданны / Камбінаваны | 2000х1200х1200 | 790 | 380/50/3 |

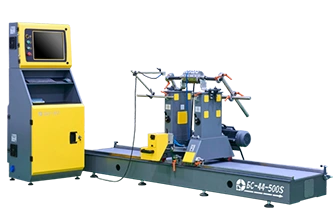

| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Рэменны / Карданны / Камбінаваны | 2000х1200х1200 | 740 | 380/50/3 |
| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Рэменны / Карданны / Камбінаваны | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Рэменны / Карданны / Камбінаваны | 2000х1400х1400 | 1085 | 380/ 50/ 3 |
| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Рэменны / Карданны / Камбінаваны | 2000х1600х1400 | 1900 | 380/ 50/ 3 |

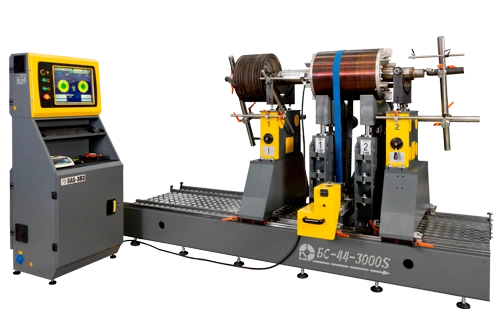

| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Рэменны / Карданны / Камбінаваны | 2000х1600х1400 | 1799 | 380/ 50/ 3 |
| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Рэменны / Карданны / Камбінаваны | 2000х1750х1400 | 2150 | 380/ 50/ 3 |

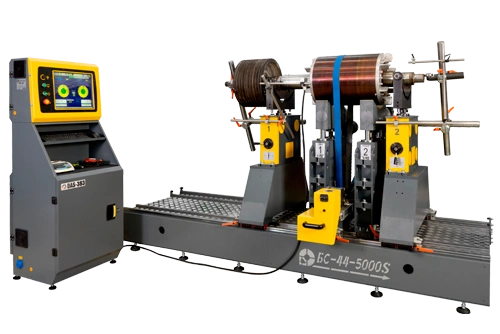

| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Рэменны / Карданны / Камбінаваны | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

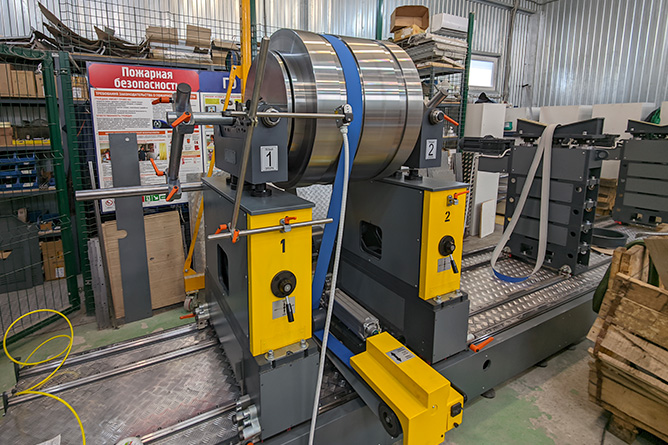

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Рэменны / Карданны / Камбінаваны | 4000х1700х1900 | 4150 | 380/ 50/ 3 |

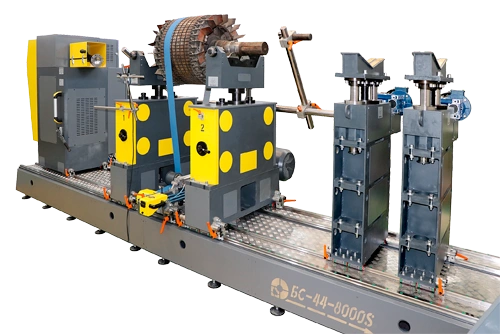

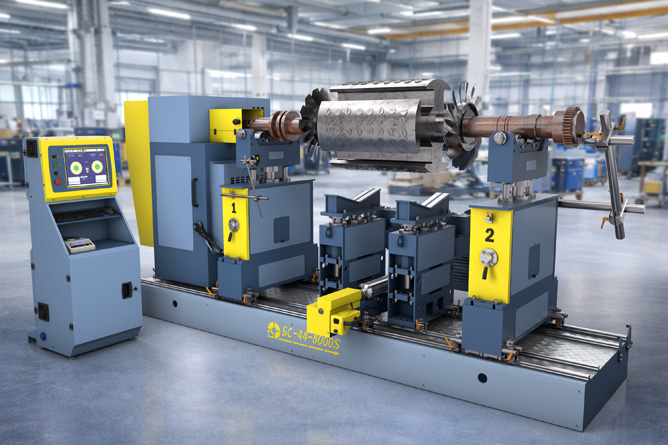

| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Рэменны / Карданны / Камбінаваны | 4000х1700х1900 | 3980 | 380/ 50/ 3 |
| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Рэменны / Карданны / Камбінаваны | 4000х1700х2000 | 4350 | 380/ 50/ 3 |

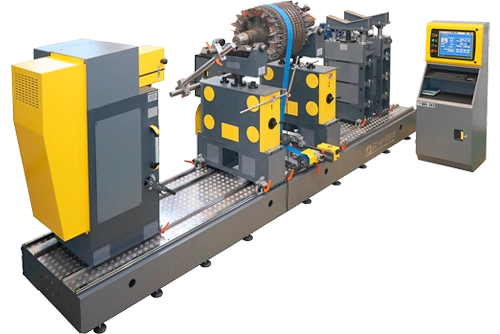

| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Рэменны / Карданны / Камбінаваны | 4000х1700х2000 | 4250 | 380/ 50/ 3 |
| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Рэменны / Карданны / Камбінаваны | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Рэменны / Карданны / Камбінаваны | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | да 600 | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | да 600 | да 0,5 | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | да 800 | да 0,5 | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | да 1000 | да 1 | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | да 1300 | до 2 | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | Прамы | 1500х1200х800 | 700 | 380В/50 Гц/3 фазы |
Табліца змяшчае дадзеныя, што адпавядаюць стандартнай канфігурацыі станка. Большасць параметраў можа быць зменена па патрабаванні заказчыка.
Балансіровальныя станкі ў зарэзанансным дыяпазоне
Зарэзанансныя балансіровальныя станкі ўжываюцца ў самых розных галінах, уключаючы аўтамабільную, авіяцыйную прамысловасці і іншыя, дзе патрабуецца высокая ступень балансіроўкі ротараў і іншых які круцяцца кампанентаў. Яны адрозніваюцца сваёй канструкцыяй і прынцыпам работы, і знайшлі прымяненне як у вытворчасці, так і ў абслугоўванні і рамонце абсталявання, спрыяючы стабільнасці работы і даўгавечнасці механізмаў.
Прынцып дзеяння зарэзанансных балансіровальных станкаў заключаецца ў выкарыстанні рэзанансных ваганняў, якія ўзнікаюць у балансіровальнай прыладзе. У станку рэалізаваны рухомыя апоры, усталяваныя на пругкіх элементах, якія маюць розную жорсткасць у розных напрамках, што дазваляе забяспечыць неабходную адчувальнасць да гарызантальных ваганняў.
Калі які балансіруецца ротар круціцца ў зарэзанансным станку, ён выклікае ваганні апора, прапарцыйныя дысбалансу ў плоскасцях карэкцыі. Гэтыя ваганні фіксуюцца вымяральнымі прыладамі і праграмным забеспячэннем, якія аналізуюць амплітуду і частату ваганняў. Такім чынам, балансіровальны станок вызначае велічыню і кут дысбалансу, што дазваляе зрабіць неабходныя карэкціроўкі.
Канструкцыя зарэзанансных балансіровальных станкаў уключае некалькі ключавых элементаў:
- Рухомыя апоры і пругкія элементы: Апоры, на якіх усталёўваецца ротар, падвешаны на пругкіх элементах. Гэтыя элементы настроены такім чынам, каб забяспечваць мінімальны супраціў ваганням у гарызантальнай плоскасці, што дазваляе сістэме эфектыўна рэагаваць на дысбаланс.
- Балансіровальная прылада: Яна ўключае ў сябе канструкцыю, якая падбіраецца такім чынам, каб яе ўласная частата ў гарызантальным напрамку была значна ніжэй за частату кручэння ротара. Гэта дазваляе эфектыўна злоўліваць ваганні, выкліканыя дысбалансам.
- Вымяральны комплекс: Ён фіксуе ваганні і пераўтварае іх у электрычныя сігналы, якія затым аналізуюцца для вызначэння дысбалансу. Вымяральныя прылады могуць уключаць як кантактныя, так і бескантактавыя датчыкі.
Адна з асноўных тэхналагічных асаблівасцей зарэзанансных балансіровальных станкаў — гэта іх здольнасць дакладна вымяраць дысбаланс у шырокім дыяпазоне частат кручэння ротара. Гэта дасягаецца за кошт стараннай настройкі пругкіх элементаў і рухомых апораў, а таксама дзякуючы высокадакладнаму вымяральнаму комплексу.
Акрамя таго, зарэзанансныя станкі маюць высокую адчувальнасць да невялікіх ваганняў, што робіць іх ідэальнымі для работы з ротарамі, якія маюць малыя памеры і масу. Гэтыя станкі ў стане забяспечваць высокую дакладнасць і надзейнасць.
Зарэзанансныя балансіровальныя станкі валодаюць шэрагам пераваг, якія робяць іх прыдатнымі для прымянення ў розных галінах вытворчасці і рамонту. Аднак, як і любая тэхніка, яны маюць свае абмежаванні, якія важна ўлічваць пры выбары і эксплуатацыі гэтых прылад.
Адным з галоўных пераваг зарэзанансных балансіровальных станкаў з'яўляецца іх высокая дакладнасць у вымярэнні і карэкцыі дысбалансу. Гэтыя прылады выкарыстоўваюць прынцып рэзанансу, што дазваляе дасягаць высокай адчувальнасці да гарызантальных ваганняў. Такая адчувальнасць неабходная для дакладнай балансіроўкі ротараў.
Зарэзанансныя балансіровальныя станкі, забяспечваючы высокую стабільнасць пры працы ў шырокім дыяпазоне частат кручэння, дазваляе выкарыстоўваць іх для балансіроўкі розных ротараў, якія могуць мець розныя памеры і масы. Настройка пругкіх элементаў і апораў такім чынам, каб іх частата была значна ніжэй за частату кручэння ротара, дазваляе прыладзе эфектыўна злоўліваць ваганні, выкліканыя дысбалансам, і забяспечваць дакладную карэкціроўку.
Канструкцыя станкаў ТАА «Робалс» распрацавана так, каб мінімізаваць уплыў знешніх фактараў на дакладнасць вымярэнняў, што робіць іх ідэальнымі для выкарыстання ва ўмовах масавай вытворчасці і серыйнага рамонту.
Пры ўсім гэтым зарэзанансныя балансіровальныя станкі маюць і свае абмежаванні. Адным з асноўных абмежаванняў з'яўляецца неабходнасць стараннай настройкі прылады для забеспячэння яе правільнай работы. Няправільная настройка пругкіх элементаў або апораў можа прывесці да зніжэння дакладнасці вымярэнняў і неэфектыўнай карэкцыі дысбалансу. Такім чынам, Рэгулярнае абслугоўванне і частыя праверкі, таксама можна аднесці да абмежаванняў. Звязана з тым, што пругкія элементы і рухомыя апоры з цягам часу могуць зношвацца і негатыўна ўплываць на дакладнасць работы прылады.
Нашы станкі таксама абсталяваны складанымі сістэмамі кіравання – праграмнымі комплексамі, якія забяспечваюць аўтаматычную настройку і карэкцыю. Яны ўключаюць у сябе праграмуемыя кантролеры і спецыялізаванае праграмнае забеспячэнне, якое дазваляе дакладна разлічваць і скарыгіраваць дысбаланс у рэжыме рэальнага часу.
Калі вы выбіраеце вертыкальныя балансіровальныя стенды для сваёй вытворчасці, пакіньце свае кантактныя даныя і нашы менеджэры звяжуцца з вамі і пракансультуюць наконт выбару станка максімальна прыдатнага вам па задачах і характарыстыках
